YU-1A系列耐腐耐磨液下泵

　　YU-1A系列手提式液下泵是在YU-1型的基础上改进而成的，其过流部件既有超高分子量聚乙烯(UHMWPE）整体模压而成的，也有增强聚丙烯整体注塑而成的，具有优异的耐腐耐磨性能，适宜于-20~80℃范围内的酸碱性料浆或清液的输送。该泵与YU-1型泵的明显区别在于，在电机轴和泵轴间增加了联轴器，增强了泵头运转的稳定性，也给用户的维修提供了方便。

　　YU-1A-J系列耐腐耐磨液下泵是在YU-1A系列液下泵的下部设置搅拌桨，能在输送液体的同时，搅拌液下沉淀物。适用于输送含固相物料的料浆或污水池、沉淀池等池、槽类容器沉淀物料的清理及输送。

　　该系列泵批量生产十多年来，经3000多家用户，8000多个岗位的使用，其耐温性、防腐性、机械稳定性、耐磨性以及运行费用的经济性都得到了用户的认可，因此该产品是一个性能稳定、技术成熟、受用户欢迎、定型的防腐型泵类产品，被老用户称为"老秀才"品种。

　　该系列泵能广泛应用于以下行业：
　　(一) 有色金属湿法冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼中的各种酸液、碱液、腐蚀性矿浆、电解液、废酸、污水等介质的输送。
　　(二) 硫酸磷肥业：稀酸、母液、含硅胶的氟硅酸、磷酸料浆等介质的输送。
　　(三) 水处理环保业：可输送各种带杂质的污水。
　　(四) 农药、染料、精细化工业：可输送含稀酸、碱液体、混合酸的清液或料浆。
　　(五) 其它工业生产中的腐蚀性和非腐蚀性清液或料浆的吸送。

　　型号含义

　　泵的性能特点

　　1. 泵体为整体模压或注塑而成，连接筒为聚丙烯材质或玻璃钢制作，过流部件均为非金属材料，防腐性能较好，结构稳定可靠。
　　2. 泵体与连接筒的连接以及泵体与泵盖之间的连接，均采用大螺距螺纹连接，安装维修更加方便。由于液下部位不用金属紧固螺钉，无腐蚀性损坏之虑，其整体防腐性能十分优越。

　　特殊选型服务

　　1. 液下泵的液下深度常规品种有0.6米、0.8米、1米三种。如有特殊深度要求的请在订货时加以说明。
　　2. 液下泵安装板在本说明书上标定的是方形，用户如另有要求，可根据需求，做成圆形或其它形状的安装板。
　　3. 用户的工况如遇到输送大颗粒、磨蚀要求高的岗位时，请加以说明，本公司可以帮助选定特殊耐磨材料的叶轮和泵盖：材料有聚氨酯、合金钢等。
　　4. 用户的工况中，如遇到含氟的介质（如氢氟酸等），应加以说明，以便本公司为您选用耐氢氟酸的连接筒。

　　YU-1A系列耐腐耐磨液下泵结构简图

　　YU-1A-J系列耐腐耐磨液下泵结构简图

注：1. YU-1A-J的流量、扬程等参数与YU-1A相同，但电机功率要加大。
　　2. 表中所述参数均为用清水做试验获得，如输送其它类型的介质，电机功率随介质比重的不同而变化。欢迎来电咨询。

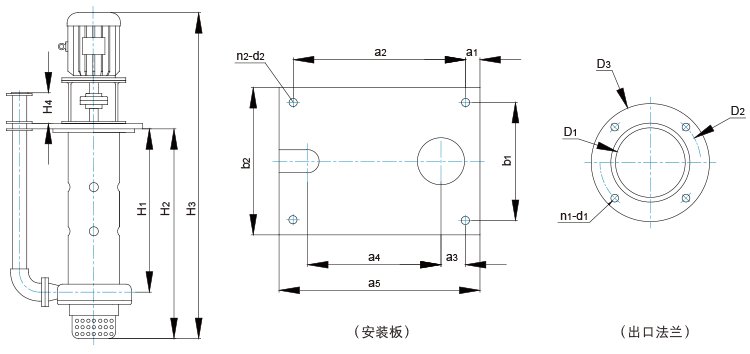

规格	配套电机	外形尺寸(mm)				安装板尺寸(mm)								出口法兰尺寸(mm)				插入口尺寸 (mm)	图纸
		H1	H2	H3	H4	a1	a2	a3	a4	a5	b1	b2	n2-d2	D1	D2	D3	n1-d1
25YU-1A	0.75~1.1kW-2	770	925	1365	150	50	300	70	245	400	250	300	4-Φ12	25	85	115	4-Φ14	395×220
	1.5kW-2	770	925	1380	150	50	300	70	245	400	250	300	4-Φ12	25	85	115	4-Φ14	395×220
32YU-1A	1.5~2.2kW-2	770	925	1405	150	50	300	70	245	400	250	300	4-Φ12	32	100	140	4-Φ18	395×220
40YU-1A	3kW-2	800	960	1520	150	50	370	100	275	470	300	350	4-Φ14	40	110	150	4-Φ18	430×250
	4kW-2	800	960	1540	150	50	370	100	275	470	300	350	4-Φ14	40	110	150	4-Φ19	430×250
	5.5kW-2	800	960	1595	150	50	370	100	275	470	350	400	4-Φ14	40	110	150	4-Φ20	430×250
50YU-1A	5.5kW-2	800	960	1595	150	50	370	100	265	470	350	400	4-Φ14	50	125	165	4-Φ18	430×250
	5.5~7.5kW-2	800	1000	1635	150	50	450	100	310	550	350	400	4-Φ14	50	125	165	4-Φ18	550×315
65YU-1A	5.5~7.5kW-2	800	1000	1635	15	50	450	100	310	550	350	400	4-Φ18	65	145	185	4-Φ18	550×315
	7.5kW-2	775	980	1625	150	50	500	160	325	600	400	450	4-Φ18	65	145	185	4-Φ18	550×320
	11kW-2	795	1000	1775	150	50	500	150	335	600	400	450	4-Φ18	65	145	185	4-Φ18	550×320
80YU-1A	15kW-2	810	1015	1850	150	50	500	150	335	600	400	450	4-Φ18	80	160	200	8-Φ18	590×350
	18.5kW-2	810	1015	1895	150	50	500	150	335	600	400	450	4-Φ18	80	160	200	8-Φ18	590×350
	22kW-2	810	1015	1920	150	50	500	150	335	600	400	450	4-Φ18	80	160	200	8-Φ18	590×350
100YU-1A	22kW-2	815	1035	2045	150	50	540	170	345	640	440	500	6-Φ18	100	180	220	8-Φ18	590×365

注：1. YU-1A-J系列泵的安装尺寸图表在订货时为客户提供。
　　2. 插入口尺寸为安装板以下泵的最大实体外形尺寸。
　　3. 本安装尺寸为液下深度1米，如液下深度H1为0.6、0.8时，除H2、H3及H1相应变化外，其余尺寸不变。
　　4. 本公司保留技术改进及尺寸修正的权利，恕不通知用户。

　　1. 安装与检查

　　将泵垂直固定于所需的位置上，连接好出口管路。安装完毕，应用手盘动联轴器，看看是否运转灵活，如转动不灵活或有不正常噪音、卡死等异常，应重新拆泵检查，清理异物，消除噪音，或通过增减叶轮垫调整叶轮与泵体之间的间隙，此间隙应保证在1~2mm之间，通过增减泵盖垫调整叶轮与泵盖之间的间隙，此间隙应保证在1~2mm之间，安装好后，再盘动联轴器，如此反复直到动转灵活方可接电，按启动程序使泵进入工作状态。

　　2. 启动

　　接通电源点启动，查看电机转动方向与泵上箭头所指方向是否一致，如不一致应重新接线调整；电机运转正常后应慢慢开启出口阀门至所需的工作状态。

　　3. 停车

　　先关闭出口阀门，再关电源。

　　4. 拆装顺序

　　YU-1A系列泵的拆卸顺序：(参见泵的结构简图)
　　a. 先拆下出液管12；
　　b. 旋下过滤罩1(右旋螺纹)，旋下泵盖2，取下泵盖垫3；
　　c. 旋下锁紧螺母5、防转螺母7，依此拆下锁紧螺母垫6、华司8、叶轮9、叶轮垫10、轴套11；
　　d. 旋下泵体4(右旋螺纹)，拧下拼圈14(左旋螺纹)，取出K型密封圈13。

　　YU-1A-J系列泵的拆卸顺序：(参见泵的结构简图)
　　a. 先拆下出液管16；
　　b. 旋下锁紧螺母1、防转螺母9，依此拆下锁紧螺母垫2、华司10、搅拌叶轮3、搅拌叶轮垫4、下轴套11及下轴套垫8；
　　c. 旋下泵盖5，取下泵盖垫6，取下叶轮12、叶轮垫13、上轴套15；
　　d. 旋下泵体7(右旋螺纹)，拧下拼圈17(左旋螺纹)，取出K型密封圈14。

　　安装顺序与拆卸顺序相反，应特别注意各部位垫片的安装。

　　5. 注意事项

　　由于该泵的大部分零件是塑料制成的，故不能对其进行强力冲击和扭曲，以免产生不必要的损坏。

　　6. 安装特别提示

　　请注意：最高液面与泵底板之间的距离应大于250mm，以免液体浸蚀轴承。

　　7. YU-1A-J系列泵安装示意与说明
